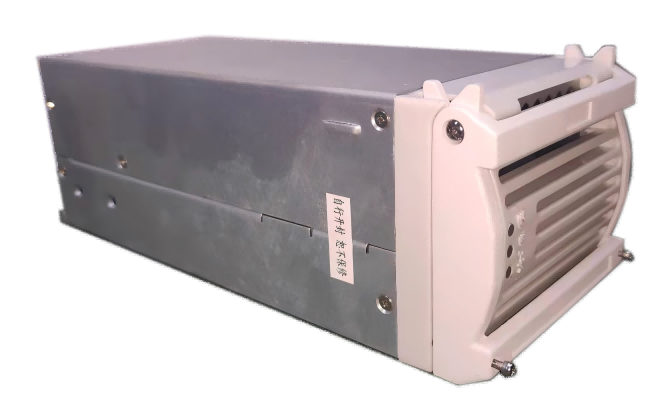

| 输入 | |||||||
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 | ||
| 输入电压范围 | 90 | 110/220 | 290 | Vac | |||
| 190 | 220 | 288 | Vdc | ||||
| 输入频率 | 45 | 50/60 | 65 | Hz | 额定负载 | ||
| 输入电流 | 18.5 | A | |||||
| 输入冲击电流 | 20 | A | |||||
| 功率因数 | 0.99 | 额定输入，额定负载 | |||||
| 功率转换点 | 150 | 154 | 165 | Vac | 参见下图 | ||
| 输出 | |||||||
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 | ||
| 输出电压范围 | 42 | 53.5 | 58 | Vdc | 通过监控可调(测试条件： 空载) | ||
| 21 | 26.5 | 29 | 24V版本 | ||||
| 输出电流 | 0 | 50 | A | 输入为 154Vac~290Vac | |||
| 0 | 22 | A | 输入为 90Vac~153Vac | ||||
输出效率 |
92 | % | 220V AC 输入 (1、220Vac 输入时，额定 输出电压，25％以上额定负载电流 2、最高 达到 93％) | ||||
| 86 | % | 110V AC 输入 | |||||
| 稳压精度 | ± 1 | % | |||||
| 电话衡重杂音 | 2 | mV | |||||
| 宽频杂音电压 | 50 | mV | (3.4KHz~150KHz) | ||||
| 20 | (150KHz~30MHz) | ||||||
| 纹波+噪音(峰峰值) | 200 | mV | 在额定输入电压和负载范围内进行，且测试 时在输出端并 0.1uF 瓷片或金膜电容和 10uF 电解电容各一个，示波器带宽为 20MHz | ||||
| 其它 | |||||||
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 | ||
| 温度系数 | ±0.02 | %/℃ | |||||
| 动态响应恢复时间 | 200 | us | 25%~50%~25%、50%~75%~50%负载变 动， 跳变率 0. 1A/us，跳变周期 4ms，上下 半周期相等 | ||||
| 动态响应过冲 | ±5 | % | |||||
| 开机启动时间 | 3 | 8 | S | 额 定 输 入 电 压 开 机 到 输 出 电 压 建 立 到 53.5VDC，启机输出需要采用预限流功能 | |||
| 均流不平衡度 | ±5 | % | 154Vac~290Vac ，50%~100%负载范围内 | ||||
| 开关机过冲幅度 | ±5 | % | |||||
| 待机功耗 | 6 |
W |
1、220Vac输入测试输入功率2、休眠关机时 整流模块的功耗，休眠关机的唤醒时间不能 超过2S (满载测试) | ||||
离散杂音 |
5 | mV | 3.4~150KHz | ||||
| 3 | mV | 150~200KHz | |||||
| 2 | mV | 200~500KHz | |||||
| 1 | mV | 500~30000KHz | |||||
| 保护 | |||||||
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 | ||
| 输入过压保护点 | 300 | Vac | 可自恢复 回差不小于 5V |
||||
| 输入过压保护恢复点 | 290 | Vac | |||||
| 输入欠压保护点 | 85 | Vac | |||||
| 输入欠压保护恢复点 | 90 | Vac | |||||
| 输入过流保护 | 交流输入线 L 和 N 均有保险丝 | ||||||
| 输出过压保护点 | 58.5 |
60.5 |
Vdc |
1、模块内部故障导致过压， 模块自身锁死 2、模块外加输出过压保护点范围内的电压， 模块正常工作 |
|||
| 输出限流保护 | 53 | A | |||||
| 短路保护 | 可长期短路； 自恢复。 | A | |||||
| 电源过温保护 | 环境温度65℃下能自动恢复 | ℃ | |||||
| 环境 | |||||||
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 | ||
| 工作环境温度 | -25 | 55 | °C | ||||
| 动输环境温度 | -40 | 70 | °C | ||||
| 储存环境温度 | -40 | 70 | °C | ||||
| 湿度 | 5 | 95 | % | 相对湿度, 不凝露 | |||
| 海拔高度 | 0 | 4000 | m | 3000~4000m时使用环境条件下的高温降 额， 每升高200m降低1℃ | |||
| 噪声 | 55 | dBa | |||||
| 冷却方式 | 强制风冷。前进风后出风， 风扇置于前面，风扇具有温控调速功能 | ||||||
| EMC及其他 | |||||||
| 参数 | 标准要求 | ||||||
| 谐波电流 | IEC 61000-3-2 [6] CLASS A | ||||||
| 辐射抗扰 | IEC61000-4-3 LEVEL 3 | ||||||
| 传导抗扰 | IEC61000-4-6 LEVEL 3 | ||||||
静电抗扰 |
壳体,正常操作时手可以接触到的部位： IEC61000-4-2, 接触放电+/-6KV；空气放电+/-8KV | ||||||
| 壳体,正常操作时手可以接触到的部位： 接触放电+/-8KV；空气放电+/- 10KV | |||||||
| 信号接口内导体： 接触放电+/-2KV | |||||||
| 辐射干扰 | EN55022 CLASS A | ||||||
| 传导干扰 | 输入：EN55022 CLASS A | ||||||
| 快速瞬变脉冲群 | IEC61000-4-4 LEVEL 3 | ||||||
| 浪涌 | IEC61000-4-5 LEVEL 4 | ||||||
| 防雷 | 交流输入端能承受 5kA、8/20us 冲击电流波形，正向上电 5 次，每次间隔 1 分钟(参见标准： YD 5098-2001)。 | ||||||
电 压 跌 落 和 短 时 中 断 (220Vac) |
IEC61000-4-11 跌落到 70%UT，持续时间 100ms，在 0°、 45°、 90°、 135°、 180°、 225°、 270°、 315°各相位跌落，功能暂时劣化或丧失， 可自恢复； 跌落到 40%UT，持续时间 20ms，在 0°、 45°、 90°、 135°、 180°、 225°、 270°、 315°，功能暂时劣化或丧失，可自恢复； 跌落到 0%UT，持续时间 10ms，在 0°、45°、90°、135°、180°、225°、270°、315°， 功能暂时劣化或丧失， 可自恢复； |

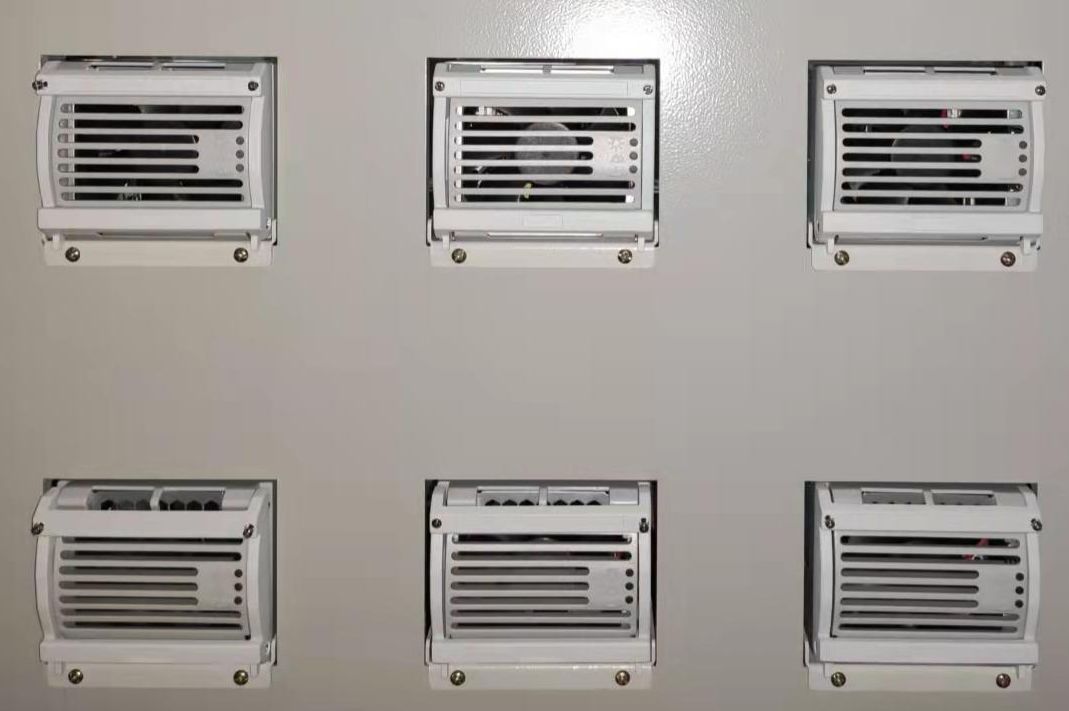

||||||
| 电压波动和闪烁 | IEC61000-3-3；Pst≤1.0；P1t≤0.65；dc≤3%；dmax≤4%； d(t)值超过3%的时间≤200ms |
||||||
| MTBF | ≤250,000 Hours | ||||||
| 并机功能 | 支持 N＋1冗余备份， 并联使用时能保证均流，均流不平衡度在±5%以内 | ||||||
振动 |
正弦振动：5~9Hz：振幅 3.5mm；9~200Hz：加速度 10m/s2；3 轴向，每个方向扫频振动 5 次， 1OCT/min(1 倍频程/min)。随机振动： 2~10Hz ：10m2/s3； 10~200Hz ：3m2/s3； 200~500Hz：1m2/s3；3 轴向，每个方向 30min。 | ||||||
| 冲击 (碰撞) | 加速度 250m/s2；脉宽 6ms；3 轴 6 向各碰撞 500 次。加速度 400m/s2；脉宽 6ms；3 轴 6 向各碰撞 500 次 | ||||||
| 跌落 | 跌落高度 1m；底面 1 次 | ||||||
| 气味要求 | 不产生异味和有害健康的气味 | ||||||
| 元器件要求 | 所有器件满足降额要求 | ||||||
| 热插拔要求 | 整流模块满足热插拔要求 | ||||||
| 失效隔离 | 整流模块失效后能可靠与系统脱离 | ||||||
| 环保要求 | 满足 2002/95/EC；没有镉、氢化物和氟化物 | ||||||
| 绝缘等级 | |||||||
| 参数 | 标准要求 | 注释 | |||||
| 输入-输出 | 4240Vdc/10mA//1min | 无飞弧， 无击穿， 测试时去掉放电管 |
|||||
| 输入-机壳 | 2120Vdc/10mA//1min | ||||||
| 输出-机壳 | 710Vdc/10mA//1min | ||||||
| 漏电流 | ＜3.5 mA | 264Vac输入 60HZ输入 | |||||
| 安规认证 | 已取得TUV 、UL 、CE和TLC认证。认证标准： TUV EN60950- 1 ； UL60950- 1 ； CE ； TLC YD/T731-2008 | ||||||
| 绝缘电阻 | 正常大气压， 相对湿度＜90%，无冷凝条件下， 试验电压为500VDC时， 初级对次级、初级 对保护地和次级对保护地之间的绝缘电阻≥10MΩ | ||||||
| 机械特性 | |||||||
| 长 (in./mm) | 9.55/242.5 | ||||||
| 宽 (in./mm) | 4.04/102.7 | ||||||
| 高 (in./mm) | 3.47/88.1 | ||||||
| 重量(kg) | ＜2.8Kg | ||||||
